Máy Cắt Dây CNC EDM

TÍNH NĂNG:

1. Đa chức năng

   • Bằng cách nhập đường kính dây, vật liệu phôi và độ dày, và bề mặt hoàn thiện mong muốn, các điều kiện cắt được tạo tự động từ bộ nhớ.
   • Có thể lập trình lại các điều kiện gia công của lần cắt thứ hai, thứ ba, thứ tư; lần cắt thứ hai dễ dàng thu được bằng cách sử dụng tính năng cắt lặp lại.

2. Khôi phục đứt dây

   • Trong trường hợp dây bị đứt trong quá trình gia công, chỉ cần nhấn nút khôi phục và dây sẽ trở lại điểm bắt đầu. Bằng cách nhấn nút dừng, sẽ di chuyển lại theo đường dẫn gia công chính xác trở lại điểm đó.

3. Kiểm soát làm mát nước

   • Bộ điều khiển biến tần cho bơm và đơn vị làm mát nước giữ sự cân bằng nhiệt trên từng phần của máy và giảm sự giãn nở nhiệt trong quá trình gia công ngập nước.

4. Cấp dây

   • Người vận hành chỉ phải cho dây qua vòi phun dưới và dây sẽ được thu lại bởi thiết bị thu dây tia nước đến bộ thu.
   • Được trang bị hệ thống mạch transistor công suất mới nhất, đầu ra hiện tại lên đến 25 ampe. Tốc độ tối đa của gia công đạt 180mm2/phút với đường kính dây 0.25mm, vật liệu SKD-11. Và mẫu thử từ CW-10.

5. Hộp điều khiển từ xa

   • Để thuận tiện cho người vận hành, bộ điều khiển từ xa có thể điều khiển nhiều chức năng và cần thiết cho việc thiết lập.
   • Thiết kế dựa trên PC, IPC với bộ điều khiển CPU kép, sử dụng mã NC-G, tiêu chuẩn với thẻ CF và giao diện RS-232.

CHỨC NĂNG CNC

• Hình ảnh gương
• Bù sai số bước
• Giới hạn hành trình phần mềm
• Khóa máy
• Định vị tự động
• Bắt đầu điểm khởi đầu
• Đổi trục
• Tương thích song song
• Làm khô
• Bỏ qua khối tùy chọn
• Đầu vào thủ công(MDI)
• Giữ điểm quay lại
• Bù lùi
• Chuyển đổi phần mềm
• Chặn đơn
• Dừng tùy chọn
• Khôi phục điểm gốc tự động
• Quay lại điểm gốc
• Chỉnh sửa truy vết
• Cắt hình côn, góc côn R
• Hiển thị tiếng Trung/Anh
• Chức năng chẩn đoán
• Chuyển đổi Inch/Metric
• Dừng chặn
• Hiển thị đường cắt
• Chỉnh sửa chương trình, sao chép, xóa
• Tạo và giám sát quá trình gia công khác
• Giao diện RS-232

THÔNG SỐ KỸ THUẬT ĐƠN VỊ MÁY

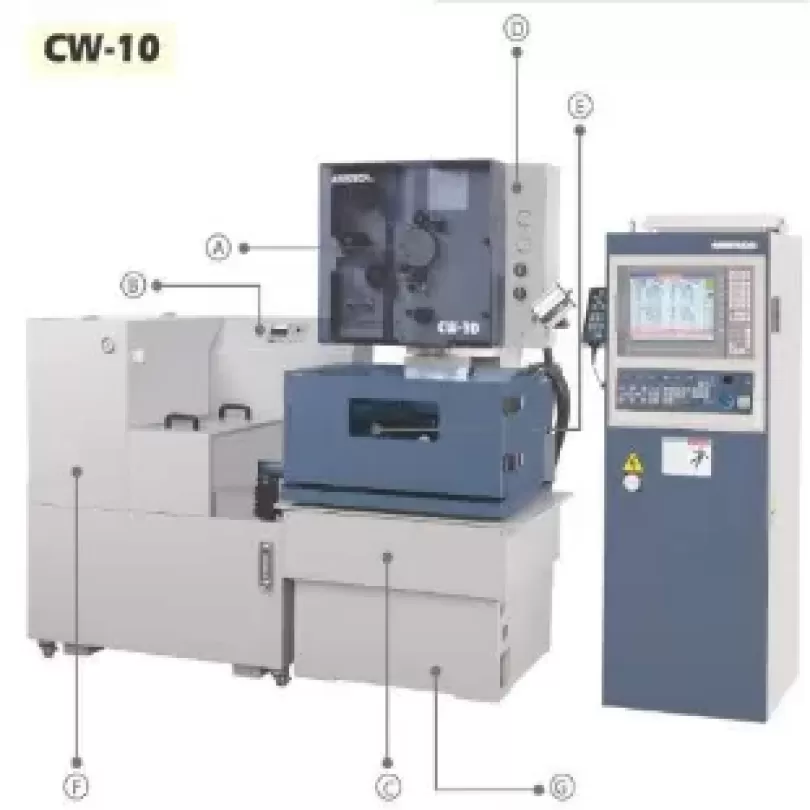

• CW-10, CW-30, CW-40, CW-50, CW-70
• Phương pháp gia công: Ngập nước / Xối
• Kích thước phôi tối đa (WxDxH): Lên đến 1000x630x500 mm
• Trọng lượng phôi tối đa: Lên đến 2000 kg
• Hành trình trục X/Y/Z: Lên đến 630x850x600 mm
• Tốc độ di chuyển UV: 50 x 50 đến 80 x 80 mm
• Tốc độ cắt tốt nhất: Lên đến 300 mm²/phút
• Độ nhám bề mặt tốt nhất: Ra ≤ 0.25 µm
• Động cơ truyền động (X, Y, U, V): AC Servo Motor
• Đường kính dây: 0.15 - 0.33 mm
• Góc côn tối đa: ±30°
• Hệ thống điều khiển: IPC, CPU điều khiển kép, sử dụng mã NC-G, tiêu chuẩn với thẻ CF và giao diện RS-232.

ĐƠN VỊ CUNG CẤP CHẤT LỎNG LÀM VIỆC

• Dung tích bể: Từ 420 đến 1440 lít
• Yếu tố bộ lọc: Từ 1 đến 6 miếng
• Định kỳ thay thế yếu tố lọc: 3-4 tháng
• Dung tích làm mát: Từ 3000 đến 12000 Kcal/h

ĐƠN VỊ CUNG CẤP NĂNG LƯỢNG

• Hệ thống mạch: Transistor MOS công suất
• Dòng ra tối đa: 25 A
• Điện áp chọn: 10 mức
• Cài đặt tắt: 15 mức

ĐƠN VỊ CNC

• Thiết bị: Bàn phím, RS-232, thẻ CF
• Hiển thị: Màn hình LCD màu 15”
• Bộ điều khiển: 32 bit I-CPU, phần mềm NC-G tự phát triển
• Tốc độ truyền tối đa: 115200 bps
• Kích thước tối đa của chương trình: 9999.99 mm
• Độ chính xác vị trí: ± 0.002 mm
• Độ lặp lại: ± 0.001 mm
• Điều khiển cấp dây: Servo / Nguồn điện
• Hệ thống điều khiển làm mát: Re-trace và Tự động ngừng lại
• Thông số cài đặt: 3.2 KVA, 10-25 KW, 1.35 KVA

PHỤ KIỆN TIÊU CHUẨN

• 1 bộ căn chỉnh đứng tự động
• 5 cuộn dây (Ø0.25mm) và 5 lọc nước
• 1 bộ lọc nước
• 1 bộ điều khiển từ xa
• 1 hộp dụng cụ

PHỤ KIỆN TÙY CHỌN

• Bộ làm mát nước
• Bộ điều chỉnh áp suất không khí tự động
• Hệ thống camera tia nước
• Phần mềm hệ thống CAM
• Hệ thống cấp dây tự động (AWT-AUTO WIRE THREAD SYSTEM)
