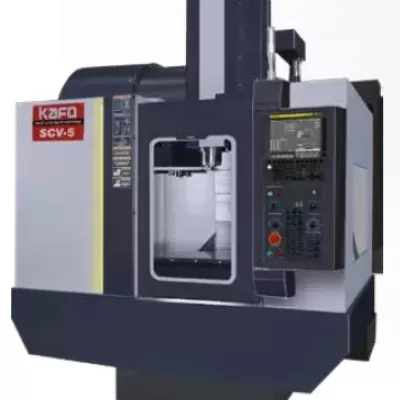

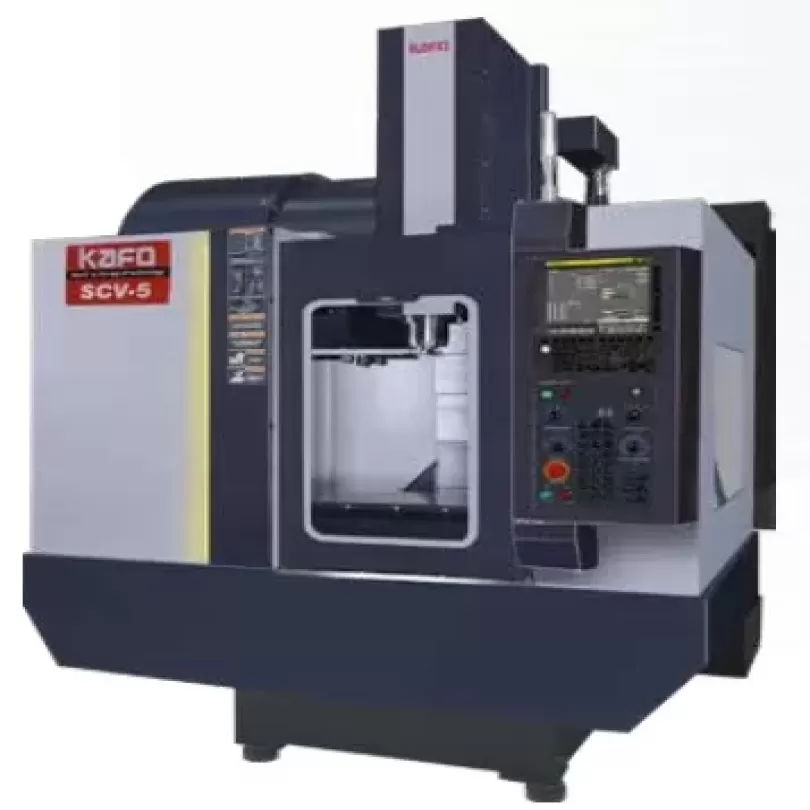

Trung tâm gia công đứng CNC

Thông số kỹ thuật máy phay CNC SCV-5

Hành trình

• Trục X: 510 mm

• Trục Y: 420 mm

• Trục Z: 400 mm (có tùy chọn 530 mm)

Dẫn hướng

• Loại: Dẫn hướng tuyến tính bi 3 trục, kích thước 30mm

Khoảng cách từ mũi trục chính đến mặt bàn

• 150-550 mm (có tùy chọn 150-680 mm)

Khoảng cách từ tâm trục chính đến bề mặt ray của trục Z

• 507 mm (hoặc 472 mm)

Bàn

• Kích thước bàn: 650x420 mm

• Tải trọng tối đa: 300 kg

• Rãnh chữ T (Số lượng x Chiều rộng x Bước răng): 4 x 14 x 100 mm

Trục chính

• Tốc độ trục chính (ST):

  • BT-30 truyền động trực tiếp: 12000 vòng/phút

  • BT-30 tích hợp: 20000 hoặc 24000 vòng/phút

  • BT-40 truyền động trực tiếp: 12000 vòng/phút

  • BT-40 tích hợp: 20000 hoặc 24000 vòng/phút

• Loại côn trục chính: #30 (#40)

• Đường kính lỗ đỡ trục chính: Ø50 mm (Ø60 mm)

Đưa dao

• Tốc độ di chuyển nhanh (X/Y/Z): 48/48/48 m/phút

• Tốc độ cắt: 20 m/phút

• Tốc độ dịch chuyển tay (JOG): 4 m/phút (bước nhảy 2op)

Bộ đổi dao tự động (ATC)

• Loại cán dao: MAS BT-30 (MAS BT-40)

• Loại bulông kéo: MAS BT-30/P30-T-1 (MAS BT-40/P40-T-1)

• Kiểu hệ thống đổi dao tự động: Loại tay gạt

• Sức chứa magazen (ST):

  • BT-30: 20 dao

• Sức chứa magazen (OP):

  • BT-40: 24 dao

• Đường kính dao cụ tối đa (gồm cả dao kế bên): Ø65 mm (Ø75 mm)

• Đường kính dao cụ tối đa (không gồm dao kế bên): Ø130 mm (Ø150 mm)

• Chiều dài dao cụ tối đa: 200 mm

• Trọng lượng dao cụ tối đa: 3 kg (7 kg)

• Thời gian đổi dao (dao-dao): 1.5 giây (2 giây)

• Thời gian đổi dao (thời gian chờ): 2.5 giây (3 giây)

Động cơ (FANUC)

• Động cơ trục chính (liên tục/30 phút) (ST): 3.5/5.5 kW

• Động cơ dịch chuyển (X/Y/Z): 2.72/7.4/5 kW

• Động cơ bơm chất làm mát: 0.75 kW

Nguồn điện

• Điện áp cung cấp: 15 kVA

• Khí nén: 0.6 MPa, 500 l/phút

Thùng chứa nước làm mát

• Dung tích: 205 L

Bộ điều khiển

• Loại: Fanuc OiMF Plus

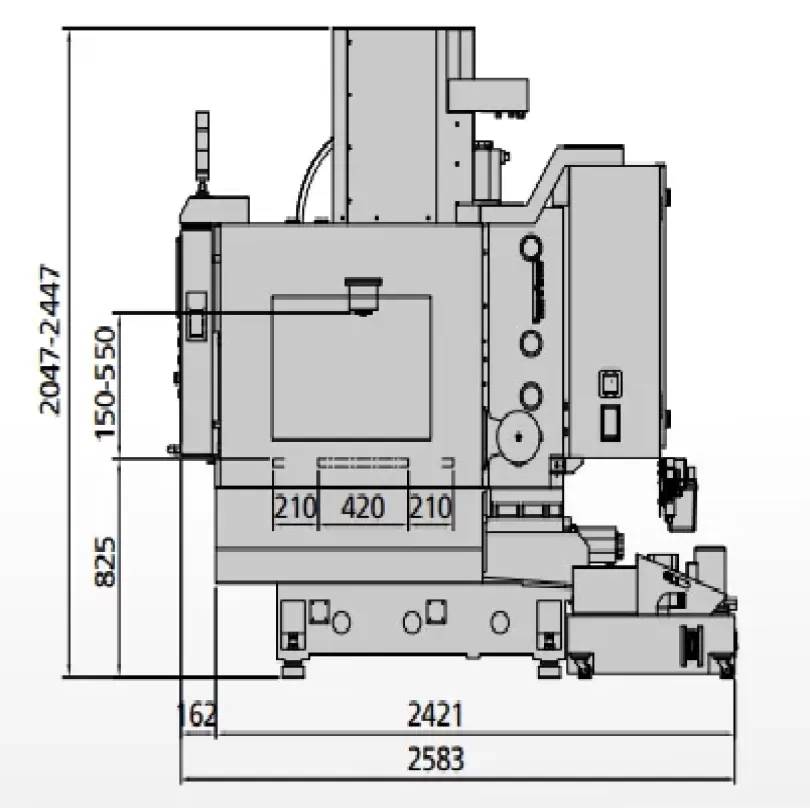

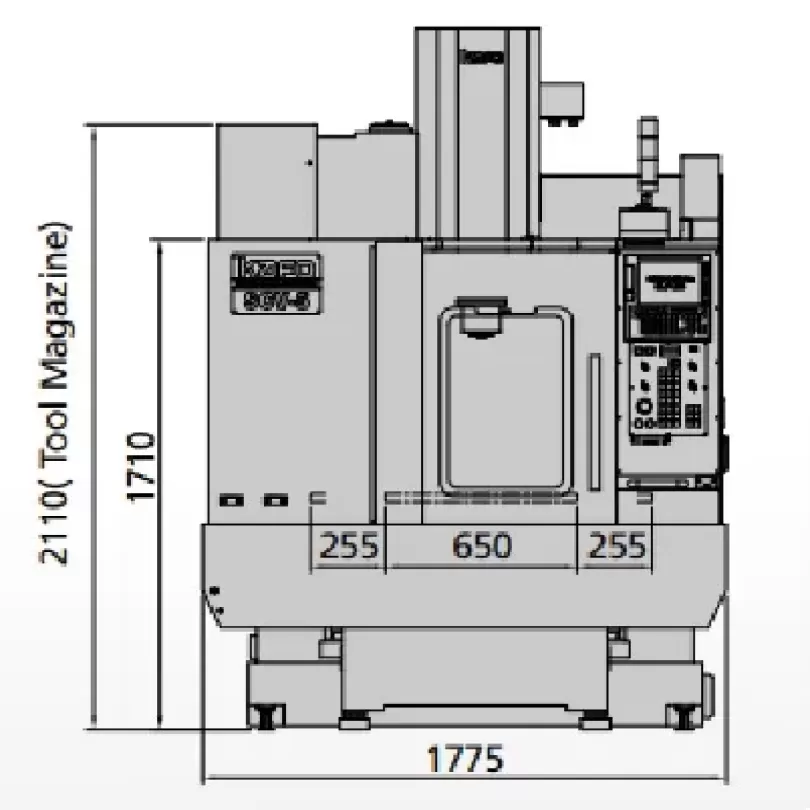

Kích thước ngoài

• Rộng: 1775 mm

• Dài: 2583 mm

• Cao: 2447 mm

• Trọng lượng tịnh: 3000 kg

Độ chính xác (được kiểm tra trong phòng điều hòa nhiệt độ)

• Độ chính xác theo tiêu chuẩn ISO 10791

  • Định vị: 0.006 mm

  • Lặp lại: 0.004 mm

  • Định vị (trong phạm vi 300mm): ±0.003 mm

  • Lặp lại (trong phạm vi 300mm): ±0.002 mm

• Độ chính xác theo tiêu chuẩn JIS 6338
