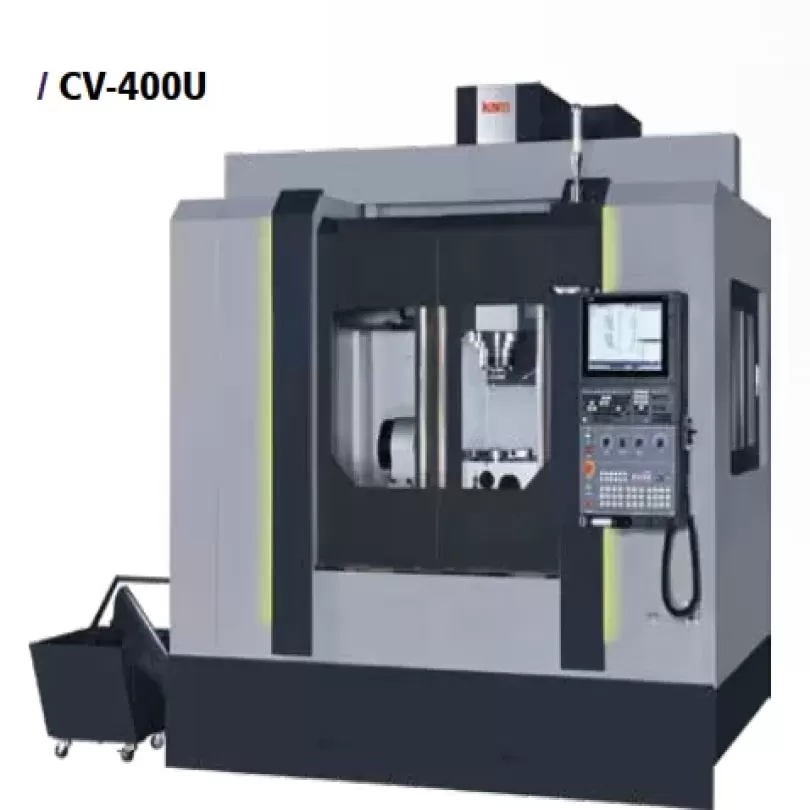

Máy phay CNC CV-400U/A

Thông số kỹ thuật

Giá trị

Mô hình

CV-400U/A

Hành trình trục X

650 mm

Hành trình trục Y

600 mm

Hành trình trục Z

510 mm

Góc nghiêng trục A

510 +30--120 độ

Góc nghiêng trục C

360 độ (liên tục)

Tốc độ quay trục B/C

25/25 vòng/phút

Kiểu ray dẫn hướng (X/Y/Z)

Ray dẫn hướng tuyến tính

Kích thước ray dẫn hướng (X/Y/Z)

X: 35 mm, Y/Z: 45 mm, kiểu con lăn

Dung lượng mâm dao

24 dụng cụ (loại cam)

Khoảng cách từ mũi trục đến mặt bàn

20-530 mm

Khoảng cách từ tâm trục đến mặt ray dẫn hướng trục Z

641(614) mm

Kích thước bàn

1050 x 650 mm

Kiểu trục vít

MAS ST-40

Kiểu côn trục

CAT-40

Tải trọng tối đa

200 kg (19 kg-m)

Kích thước chi tiết gia công tối đa

1200 x 800 mm

Rãnh T (số lượng" chiều rộng" bước)

Không

Hệ thống làm mát

Làm mát qua trục

Tốc độ trục chính (ST)

12000 vòng/phút (truyền động trực tiếp)

Tốc độ trục chính (OP)

15.000 vòng/phút (truyền động trực tiếp) / 20.000 vòng/phút (tích hợp)

Kiểu côn trục

#40

Đường kính lỗ ổ trục chính

70 mm

Hệ thống làm mát

Hệ thống làm mát bằng sương dầu

Tốc độ di chuyển nhanh (X/Y/Z)

36/36/36 m/phút

Tốc độ cắt

1-10 m/phút

Tốc độ di chuyển chậm bằng tay (mỗi bước)

420 bước/phút

Hệ thống đổi dao tự động

Loại tay gập

Kiểu trục vít

MAS BBT-40

Loại bu-lông kéo

MAS BBT-40/P40-T-1

Dung lượng mâm dao (ST)

24 dụng cụ (loại cam)

Dung lượng mâm dao (OP)

30/32/40 dụng cụ

Đường kính dao tối đa (có dụng cụ kề bên)

75 mm

Đường kính dao tối đa (không có dụng cụ kề bên)

125 mm

Chiều dài dao tối đa

280 mm

Trọng lượng dao tối đa

7 kg

Thời gian đổi dao (dao sang dao)

2 giây

Thời gian đổi dao (thời gian)

5 giây

Động cơ (FANUC)

Điều khiển độ chính xác cao

Động cơ trục chính (liên tục/30 phút) (5T)

7.5/11 kW

Động cơ trục cấp liệu (X/Y/Z)

4.0/4.0/7.0 kW

Động cơ trục A/C

3/1.4 kW

Động cơ làm mát

0.75x2 kW

Hệ thống an toàn

Vỏ kín hoàn toàn
