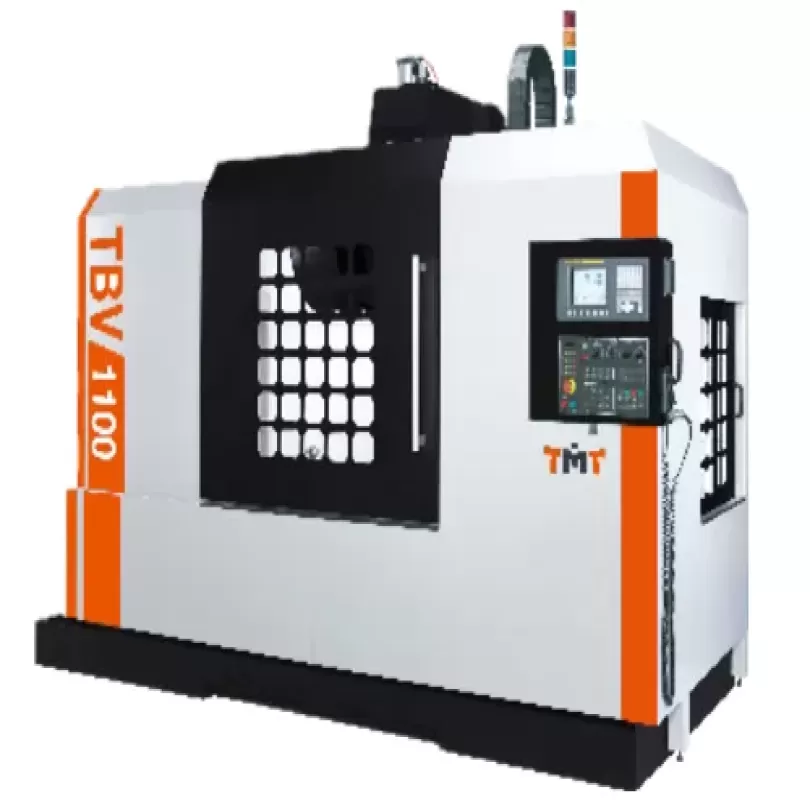

Trung tâm gia công 5 trục TBV-1100

Model: TBV-1100

Phụ kiện tiêu chuẩn:

Bộ điều khiển FANUC 0i-M
Đổi dao tự động Arm Type 24T với 24 vị trí
Hệ thống bôi trơn tự động
Hệ thống làm mát qua trục chính (Coolant through Spindle - CTS)
Bàn kẹp (chi tiết kích thước bàn kẹp cần tham khảo thêm tài liệu của nhà sản xuất)
Thước đo quang học 3 trục (3-axis Optical Linear Scale)
Bàn điều khiển (Operation Manual)
Đo tự động chiều dài dao và phát hiện gãy dao (Automatic Tool Length Measurement and Breakage Detection - ATLM)
Đèn làm việc (Working Lamp)
Hộp dụng cụ đi kèm máy (Tool Box with Tools)
Khối nâng trục chính 200mm (200mm Raiser Block for Column)
Súng thổi khí (Air Gun)
Súng bơm nước làm mát (Coolant Gun)
Bộ nhớ chương trình Macro 1280Mb (Macro Programs Memory 1280M)
Máy biến áp / ổn áp nguồn điện (Transformer)
Giao diện RS-232
Khe cắm thẻ nhớ (PCMCIA)
Ethernet

Phụ kiện tùy chọn:

Trục chính:

Trục chính với tốc độ 10.000/12.000 rpm dẫn động bằng dây đai
Trục chính với tốc độ 12.000/15.000 rpm, truyền động trực tiếp
Trục chính với tốc độ 4500/6000 rpm, hộp số Gear Box (dòng máy TBV-1172/1272/1472)

Hệ thống làm mát:

Hệ thống lọc nước làm mát (Spindle Oil Chiller)
Hệ thống làm mát qua dao cụ (Coolant through Tool)
Hộp số 2 tốc độ (Two-speed Gear Box) (chỉ dành cho TBV-1685)
Vòng đệm làm mát trục chính (Spindle Coolant Ring)
Hệ thống thổi phoi bằng khí nén (Spindle Air Purge) (chỉ dành cho TBV-1100/1300/1172/1272/1472)
Hệ thống thổi khí cắt lập trình (Programmable Cutting Air Blast)

Khác:

Bàn xoay trục thứ 4 (4th-axis Rotary Table)
Hệ thống rửa phoi (Chip Flushing Device)
Băng tải phoi xích và thùng đựng phoi (Chain Type Chip Conveyor & Chip Cart)
Băng tải phoi nạo và thùng đựng phoi (Scraper Type Chip Conveyor & Chip Cart)
Điều hòa nhiệt độ tủ điện (Electrical Heat Exchanger)
Thùng đựng phoi dạng trục vít (Screw Type Chip Auger) (chỉ dành cho TBV-1685)
Thùng đựng phoi dạng trục vít (Left and Right) (chỉ dành cho TBV-1685)
Bơm nước làm mát cao áp (High Pressure Coolant Pump)
Đèn báo 3 màu (3-color Warning Lamp)
Hệ thống đo tự động chi tiết gia công (Automatic Workpiece Measurement System)
Sách hướng dẫn bảo trì (Maintenance Manual)
Tự động tắt nguồn (Auto Power OFF(M30))
Gõ đầu ròi (Rigid Tapping)
Sách hướng dẫn sử dụng (giấy) (Manual Guide 0i)

Price: Liên hệ

Trung tâm gia công 5 trục TBV-1100

Bàn máy:

Kích thước bàn: 1300x600 mm (51.18x23.62 in)
Rãnh chữ T (kích thước x số lượng x bước ren): 18x5T x 125 mm (0.70x0.19x4.92 in)
Tải trọng bàn tối đa: 1000 kgf

Hành trình:

Trục X: 1100 mm (43.30 in)
Trục Y: 610 mm (24.01 in)
Trục Z: 610 mm (24.01 in)

Trục chính:

Khoảng cách từ mặt bàn đến mũi trục chính: 120-730 mm (4.72-28.74 in)
Khoảng cách từ nắp cột đến đường tâm trục chính: 660 mm (25.98 in)
Công suất động cơ trục chính (liên tục / 30 phút): 11/15 kW (14.7/20 HP)
Tốc độ trục chính: 8000 vòng/phút
Loại côn trục chính: BT-40

Động cơ:

Động cơ Servo trục X, Y, Z: 2.5/2.5/2.5 kW (tùy chọn: 4/4/4 kW) [3.3/3.3/3.3 HP (tùy chọn: 5.3/5.3/5.3 HP)]
Động cơ bơm dầu: W30 (0.036 HP)
Động cơ bơm nước làm mát: W750 (0.9 HP)

Tốc :

Tốc độ di chuyển nhanh (X/Y/Z): 18/18/15 m/phút (tùy chọn: 24/24/15 m/phút) [708/708/590 ipm (tùy chọn: 944/944/590 ipm)]
Tốc độ cắt: 10000 mm/phút (393 ipm)

Đổi dao tự động (ATC):

Dung lượng magazen dao: 24 dao (Kiểu Arm Type)
Đường kính dao tối đa (gồm cả dao cạnh): Ø80 mm (3.15 in)
Đường kính dao tối đa (không gồm dao cạnh): Ø150 mm (5.90 in)
Trọng lượng dao tối đa: 7 kg (15.4 lb)
Thời gian đổi dao (dao sang dao): 1.6 giây (60Hz)

Tóm tắt:

Máy phay CNC đứng TBV-1100 là dòng máy có kích thước bàn lớn (1300x600 mm) và tải trọng bàn lớn (1000 kgf) phù hợp với các nhu cầu gia công nặng. Máy TBV-1100 có tùy chọn động cơ mạnh mẽ hơn (4/4/4 kW hoặc 5.3/5.3/5.3 HP) và tốc độ di chuyển nhanh cao hơn (24/24/15 m/phút) để đáp ứng các yêu cầu gia công khắc khe hơn.

Phụ kiện tiêu chuẩn:

Bộ điều khiển FANUC 0i-M
Đổi dao tự động Arm Type 24T với 24 vị trí
Hệ thống bôi trơn tự động
Hệ thống làm mát qua trục chính (Coolant through Spindle - CTS)
Bàn kẹp (chi tiết kích thước bàn kẹp cần tham khảo thêm tài liệu của nhà sản xuất)
Thước đo quang học 3 trục (3-axis Optical Linear Scale)
Bàn điều khiển (Operation Manual)
Đo tự động chiều dài dao và phát hiện gãy dao (Automatic Tool Length Measurement and Breakage Detection - ATLM)
Đèn làm việc (Working Lamp)
Hộp dụng cụ đi kèm máy (Tool Box with Tools)
Khối nâng trục chính 200mm (200mm Raiser Block for Column)
Súng thổi khí (Air Gun)
Súng bơm nước làm mát (Coolant Gun)
Bộ nhớ chương trình Macro 1280Mb (Macro Programs Memory 1280M)
Máy biến áp / ổn áp nguồn điện (Transformer)
Giao diện RS-232
Khe cắm thẻ nhớ (PCMCIA)
Ethernet

Phụ kiện tùy chọn:

Trục chính:

Trục chính với tốc độ 10.000/12.000 rpm dẫn động bằng dây đai
Trục chính với tốc độ 12.000/15.000 rpm, truyền động trực tiếp
Trục chính với tốc độ 4500/6000 rpm, hộp số Gear Box (dòng máy TBV-1172/1272/1472)

Hệ thống làm mát:

Hệ thống lọc nước làm mát (Spindle Oil Chiller)
Hệ thống làm mát qua dao cụ (Coolant through Tool)
Hộp số 2 tốc độ (Two-speed Gear Box) (chỉ dành cho TBV-1685)
Vòng đệm làm mát trục chính (Spindle Coolant Ring)
Hệ thống thổi phoi bằng khí nén (Spindle Air Purge) (chỉ dành cho TBV-1100/1300/1172/1272/1472)
Hệ thống thổi khí cắt lập trình (Programmable Cutting Air Blast)
