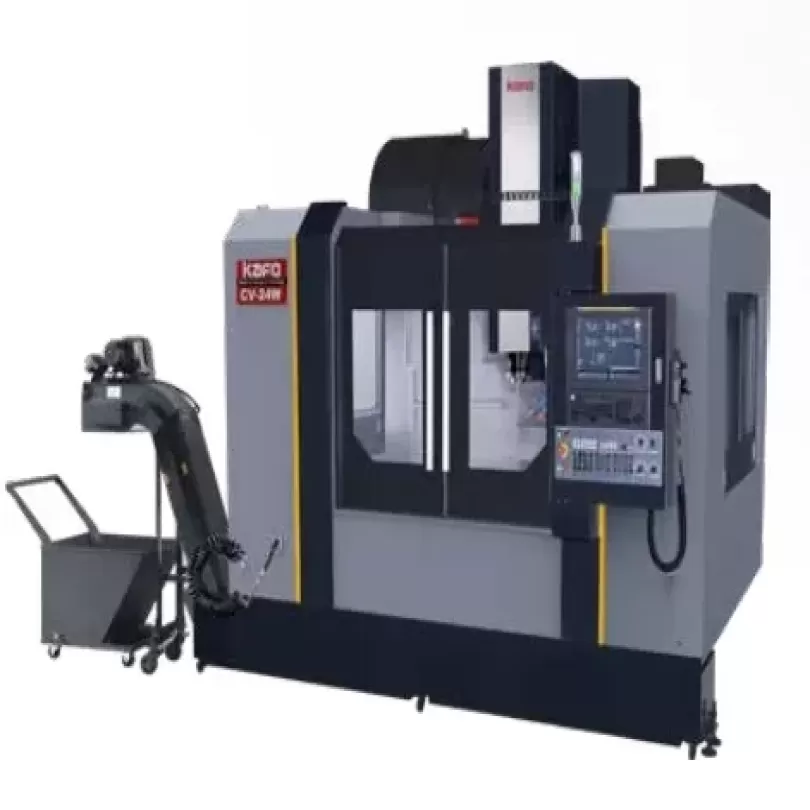

Máy Phay CNC Đứng

Hành trình

• Trục X: 1000 mm
• Trục Y: 730 mm
• Trục Z: 700 mm
• Dẫn hướng (X/Y/Z): Dẫn hướng tuyến tính con lăn 45mm
• Khoảng cách từ mũi trục chính đến mặt bàn: 300-1000 mm
• Khoảng cách từ tâm trục chính đến đường ray của trục Z: 790 mm

Bàn máy

• Kích thước bàn: 1200x600 mm
• Tải trọng tối đa: 1000 kg
• Rãnh chữ T (số lượng x rộng x bước ren): 5 x 18mm x 100mm

Trục chính

• Tốc độ trục chính (tiêu chuẩn): Truyền động trực tiếp, 10.000 vòng/phút
• Tốc độ trục chính (tùy chọn): 12.000/15.000 vòng/phút
• Loại côn trục chính: #40
• Đường kính lỗ đỡ bạc trục chính: 70 mm

Tốc độ

• Tốc độ di chuyển nhanh (X/Y/Z): 36/36/32 (48/48/32) m/phút
• Tốc độ cắt: 10 m/phút
• Tốc độ dịch tay (JOG): 4 (20 cấp) m/phút

Đổi dao tự động (ATC)

• Loại cán dao: MAS BT-40 (CAT-40/DIN-40)
• Bu lông kéo: MAS BT-40P-1 (CAT-40/DIN-40)
• Hệ thống đổi dao tự động
• Dung lượng magazen (tiêu chuẩn): 24 (loại cam) dao
• Dung lượng magazen (tùy chọn): 30/24 (loại cam) dao
• Đường kính dao tối đa (gồm cả dao cạnh): 75 mm
• Đường kính dao tối đa (không gồm dao cạnh): 125 mm
• Chiều dài dao tối đa: 300 mm
• Trọng lượng dao tối đa: 7 kg
• Thời gian đổi dao (dao sang dao): 2 giây
• Thời gian đổi dao (tổng thời gian): 4.5 giây

Động cơ (FANUC)

• Động cơ trục chính (liên tục/30 phút): 7.5/11 kW
• Động cơ cấp liệu (X/Y/Z): 7/7/11 kW
• Động cơ làm mát: 0.75 kW

Nguồn điện

• Công suất: 35 kVA

Nguồn khí nén

• Áp suất, lưu lượng: 0.6 MPa, 500 l/phút

Bình chứa nước làm mát

• Thể tích: 500 L

Hệ thống điều khiển

• Fanuc/ Mitsubishi/ Seimens/ Heidenhain

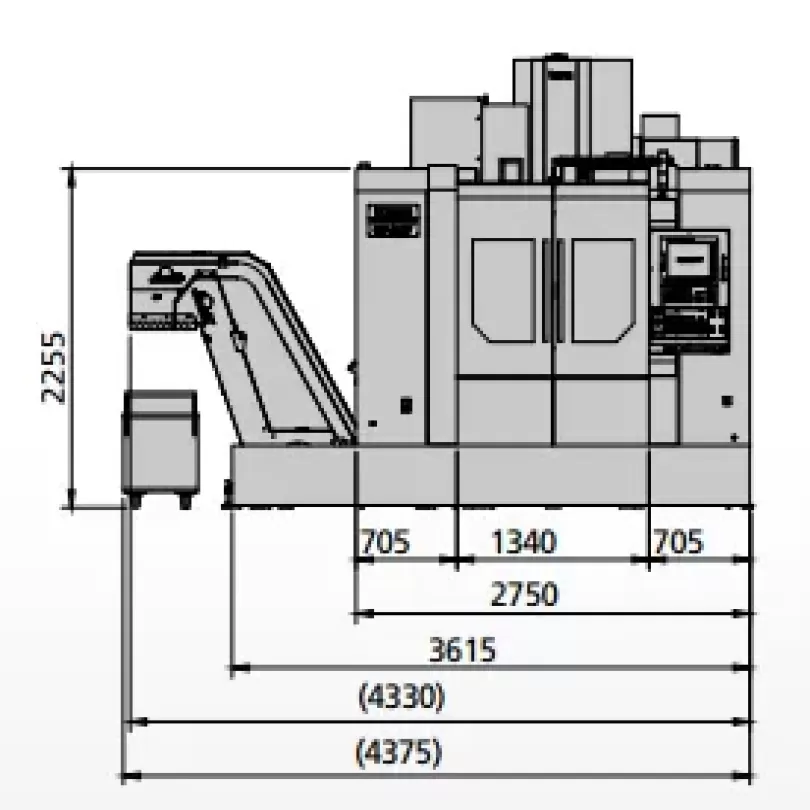

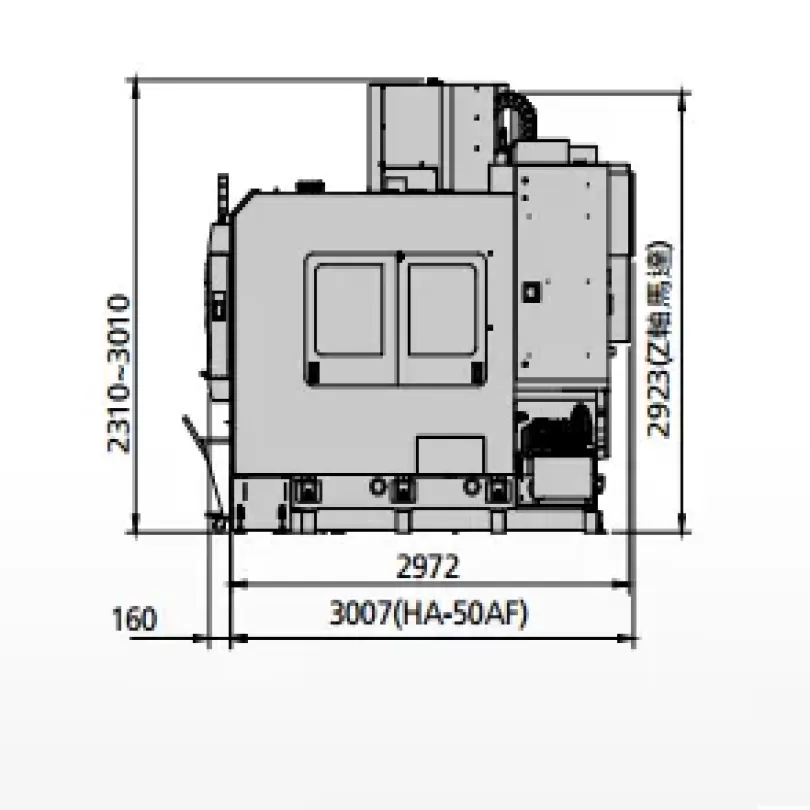

Kích thước tổng thể

• Chiều rộng: 4375 mm
• Chiều dài: 3360 mm
• Chiều cao: 3010 mm
• Trọng lượng: 8000 kg

Độ chính xác (được kiểm tra trong phòng điều hòa nhiệt độ)

Độ chính xác theo tiêu chuẩn ISO 10791

• Định vị: 0.012 mm
• Khả năng lặp lại: 0.01 mm

Độ chính xác theo tiêu chuẩn JIS 6338

• Định vị (trong phạm vi 300mm): ±0.004 mm
• Khả năng lặp lại (trong phạm vi 300mm): ±0.002 mm

Đóng gói xuất khẩu

• 20'FR
