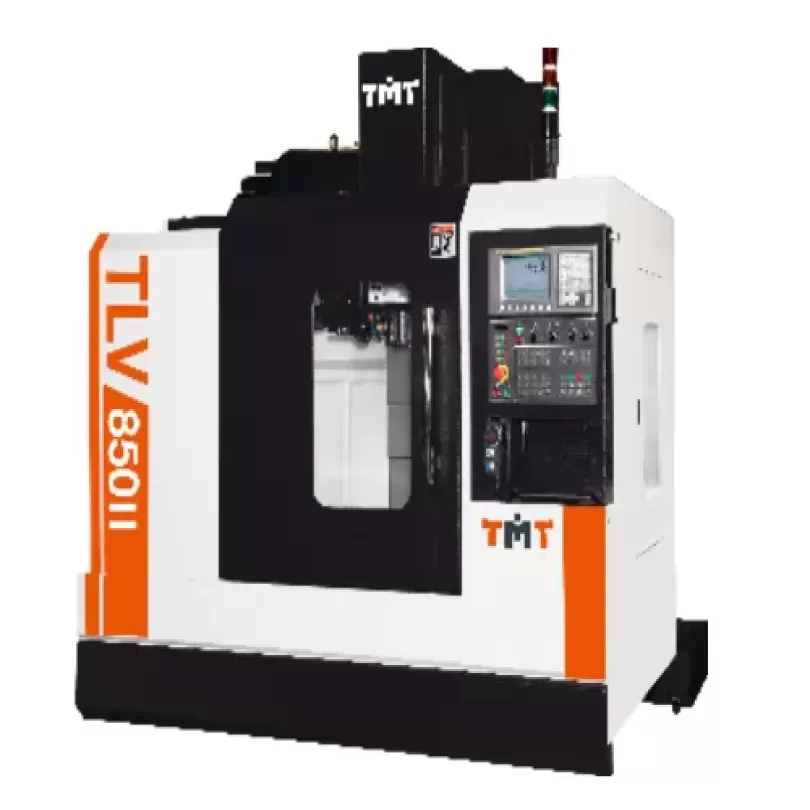

Trung tâm gia công TLV-850II

Model: TLV-850II

Phụ kiện tiêu chuẩn:

Bộ điều khiển FANUC 0i-M
Trục chính với tốc độ 10.000 vòng/phút, dẫn động bằng dây đai

Phụ kiện tùy chọn:

Trục chính:

Trục chính với tốc độ 12.000 vòng/phút, dẫn động bằng dây đai
Trục chính với tốc độ 10.000/12.000 vòng/phút, dẫn động trực tiếp

Đổi dao tự động (ATC):

Magazen dao tay với 24 vị trí

Khác:

Bệ đỡ dao Arm Type 24T
Servo motor cho trục chính và trục ăn
Hệ thống bôi trơn tự động
Hệ thống làm mát

Các tính năng tùy chọn khác:

Bàn kẹp nghiêng (4th-axis Interface/4.5-axis Interface)
Hệ thống lọc nước làm mát (Spindle Chiller)
Hệ thống thổi phoi bằng khí nén (Spindle Air Purge Curtain)
Hệ thống làm mát qua trục chính (Coolant through Spindle - CTS)
Hệ thống làm mát qua dao cụ (Coolant through Tool)
Hệ thống đo quang học 3 trục (3-axis Optical Linear Scale)
Hệ thống rửa phoi (Chip Flushing Device)
Hệ thống thổi khí cắt lập trình (Programmable Cutting Air Blast)
Vòng đệm làm mát trục chính (Spindle Coolant Ring)
Hệ thống bôi trơn tự động (Automatic Lubrication System)
Bàn xoay trục thứ 4 (4th-axis Rotary Table)
Điều hòa nhiệt độ tủ điện (Electrical Cabinet Heat Exchanger)
Băng tải phoi xích và thùng đựng phoi (Chain Type Chip Conveyor & Chip Cart)
Đèn báo 3 màu (3-color Warning Lamp)
Băng tải phoi nạo và thùng đựng phoi (Scraper Type Chip Conveyor & Chip Cart)
Đèn làm việc (Working Lamp)
Bơm nước làm mát cao áp (High Pressure Coolant Pump)
Hộp dụng cụ đi kèm máy (Tool Box with Tools)
Hệ thống dẫn hướng tuyến tính con lăn độ chính xác cao (High Precision Linear Roller Guides)
Sách hướng dẫn vận hành/bảo trì (Operation/Maintenance Manual)
Đo tự động chiều dài dao và phát hiện gãy dao (Automatic Tool Length Measurement and Breakage Detection - ATLM)
Sách hướng dẫn sử dụng (giấy) (Manual Guide 0i)
Hệ thống đo tự động chi tiết gia công (Automatic Workpiece Measurement System)
Tự động tắt nguồn (Auto Power OFF(M30))
Khối nâng trục chính 200mm (200mm Raiser Block for Column)
Gõ đầu ròi (Rigid Tapping)
Dụng cụ撇渣 (piě zhā) (Oil Skimmer)
Bộ nhớ chương trình 1280Mb (Programs Memory 1280m)
Súng thổi khí (Air Gun)
Giao diện RS-232
Súng bơm nước làm mát (Coolant Gun)
Khe cắm thẻ nhớ (PCMCIA)
Máy biến áp / ổn áp nguồn điện (Transformer/Stablizer)
Ethernet

Price: Liên hệ

Trung tâm gia công TLV-850II

Bàn máy:

Kích thước bàn: 1000x530 mm
Rãnh chữ T (kích thước x số lượng x bước ren): 18x5T x 100 mm
Tải trọng bàn tối đa: 500 kgf

Hành trình:

Trục X: 850 mm
Trục Y: 530 mm
Trục Z: 580 mm

Trục chính:

Khoảng cách từ mặt bàn đến mũi trục chính: 100-680 mm
Khoảng cách từ nắp cột đến đường tâm trục chính: 586 mm
Công suất động cơ trục chính (liên tục / 30 phút): 11/15 kW (14.7/20 HP)
Tốc độ trục chính: 10000 vòng/phút
Loại côn trục chính: BT-40

Động cơ:

Động cơ Servo trục X, Y, Z: 1.8/1.8/3.0 kW (2.4/2.4/4.0 HP)
Động cơ bơm dầu: W24
Động cơ bơm nước làm mát: W750
Động cơ bơm nước làm mát dạng tia: W1270

Tốc độ:

Tốc độ di chuyển nhanh (X/Y/Z): 36/36/30 m/phút
Tốc độ cắt: 10000 mm/phút

Đổi dao tự động (ATC):

Dung lượng magazen dao: 24 dao
Loại tay: 24T
Đường kính dao tối đa (gồm cả dao cạnh): Ø76 mm
Đường kính dao tối đa (không gồm dao cạnh): Ø150 mm
Trọng lượng dao tối đa: 7 kg
Thời gian đổi dao (dao sang dao): 2.0 giây

Phụ kiện tiêu chuẩn:

Bộ điều khiển FANUC 0i-M
Trục chính với tốc độ 10.000 vòng/phút, dẫn động bằng dây đai

Phụ kiện tùy chọn:

Trục chính:

Trục chính với tốc độ 12.000 vòng/phút, dẫn động bằng dây đai
Trục chính với tốc độ 10.000/12.000 vòng/phút, dẫn động trực tiếp

Đổi dao tự động (ATC):

Magazen dao tay với 24 vị trí

Khác:

Bệ đỡ dao Arm Type 24T
Servo motor cho trục chính và trục ăn
Hệ thống bôi trơn tự động
Hệ thống làm mát

Các tính năng tùy chọn khác:

Bàn kẹp nghiêng (4th-axis Interface/4.5-axis Interface)
Hệ thống lọc nước làm mát (Spindle Chiller)
Hệ thống thổi phoi bằng khí nén (Spindle Air Purge Curtain)
Hệ thống làm mát qua trục chính (Coolant through Spindle - CTS)
Hệ thống làm mát qua dao cụ (Coolant through Tool)
Hệ thống đo quang học 3 trục (3-axis Optical Linear Scale)
Hệ thống rửa phoi (Chip Flushing Device)
Hệ thống thổi khí cắt lập trình (Programmable Cutting Air Blast)
Vòng đệm làm mát trục chính (Spindle Coolant Ring)
Hệ thống bôi trơn tự động (Automatic Lubrication System)
Bàn xoay trục thứ 4 (4th-axis Rotary Table)
Điều hòa nhiệt độ tủ điện (Electrical Cabinet Heat Exchanger)
Băng tải phoi xích và thùng đựng phoi (Chain Type Chip Conveyor & Chip Cart)
Đèn báo 3 màu (3-color Warning Lamp)
Băng tải phoi nạo và thùng đựng phoi (Scraper Type Chip Conveyor & Chip Cart)
Đèn làm việc (Working Lamp)
Bơm nước làm mát cao áp (High Pressure Coolant Pump)
Hộp dụng cụ đi kèm máy (Tool Box with Tools)
Hệ thống dẫn hướng tuyến tính con lăn độ chính xác cao (High Precision Linear Roller Guides)
Sách hướng dẫn vận hành/bảo trì (Operation/Maintenance Manual)
Đo tự động chiều dài dao và phát hiện gãy dao (Automatic Tool Length Measurement and Breakage Detection - ATLM)
Sách hướng dẫn sử dụng (giấy) (Manual Guide 0i)
Hệ thống đo tự động chi tiết gia công (Automatic Workpiece Measurement System)
Tự động tắt nguồn (Auto Power OFF(M30))
Khối nâng trục chính 200mm (200mm Raiser Block for Column)
Gõ đầu ròi (Rigid Tapping)
Dụng cụ撇渣 (piě zhā) (Oil Skimmer)
Bộ nhớ chương trình 1280Mb (Programs Memory 1280m)
Súng thổi khí (Air Gun)
Giao diện RS-232
Súng bơm nước làm mát (Coolant Gun)
Khe cắm thẻ nhớ (PCMCIA)
Máy biến áp / ổn áp nguồn điện (Transformer/Stablizer)
Ethernet
